一、簡介及用途

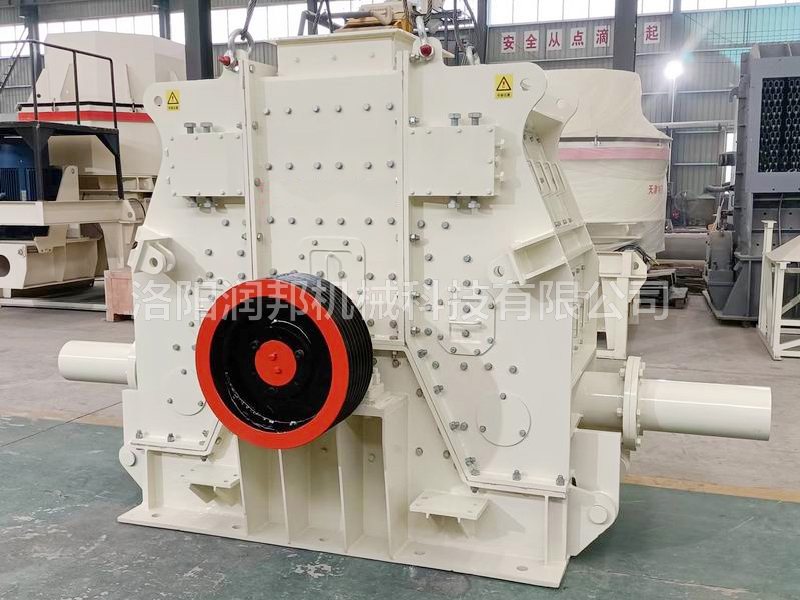

隨著基礎建設的發展對混凝土及砂石要求的提高，為了使砂石更好地適應市場的需求，我公司研制出了***臥式制砂機，本臥式制砂機具有破碎比大，成品率高，是市場上立式制砂機的替代產品（系列參數以石灰石為原料）。

二、結構特征

如下圖所示，本設備主要是由以下幾部分組成

1、下架體  2、左機架  3、右機架  4、中機架  5、轉子體  6、篩架體  7、傳動部

三、工作原理

    在當前的制砂設備中，應用較廣的是立式制砂機，立式制砂機是高速撞擊物料從而達到破碎的效果，但在撞擊的過程中撞擊持續的時間過短，破碎次數少；我公司開發的臥式制砂機可克服這一現象，隨著近幾年各個行業的發展，軸承行業也高速發展，開發出了適應耐沖擊的高速軸承，我公司的臥式制砂機線速度較高，持續撞擊的線距離比較長，這樣在高速運行的過程中物料之間與反擊板之間的撞擊次數增多，提高成品產量；轉子可正反轉，兩側均可破碎，提高易損件的利用率，減少更換易損件頻率，降低工人的勞動強度；反擊架采用懸空彈簧支撐結構，防止不可破碎物料進入損壞反擊架；轉子下方無篩條，可是物料迅速下落，防止悶車現象發生；可調節排料間隙以滿足客戶所需物料要求。

四、WZS臥式制砂機規格型號與性能參數表

1:性能參數

2 規格型號介紹

五、調節組裝介紹

5.1彈簧拉桿組調節方式

5.1.1彈簧拉桿介紹

圖5.1.1

1、 拉桿  2、拉桿調節螺母  3、調整絲杠  4、鎖緊螺母
